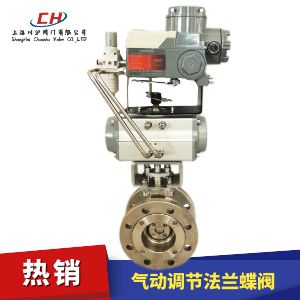

氣動法蘭調節蝶閥型號：CHD643H

氣動法蘭調節蝶閥是由氣動執行器和三偏心法蘭硬密封蝶閥組成，安裝對應的閥門附件可以用來切斷和調節的場合使用，例如：配電磁閥換向閥、限位開關等用在開關和切斷的場合，配閥門定位器，給出模擬量控制信號4-20mA，可以控制閥門開度大小，來實現調節管道壓力、流量、溫度的大小。

附件選型
氣動法蘭調節蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）

氣動法蘭調節蝶閥技術參數

公稱通徑 mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公稱壓力 MPa	0.6、1.0、1.6、2.5
連接方式	對夾式
動作范圍	0～90°
密封形式	金屬密封
執行器型號	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

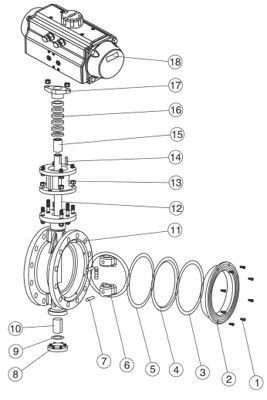

氣動法蘭調節蝶閥零部件參數

序號 No．	零件名稱 Nameofparts	材質Material
序號 No．	零件名稱 Nameofparts	C	P	R
1	內六角螺釘 InnerHexagonScrew	lCr18Ni9Ti	lCr18Ni9Ti	lCr18Ni12M02T
2	閥蓋 Bonnet	WCB	lCr18Ni9Ti	ZGICr18Ni12M02Ti
3	墊片 Gasket	lCr18Ni9Ti	lCr18Ni9Ti	lCr18Ni12M02T
4	閥座 Seat	不銹鋼+柔性石墨、PTFE StainlessSteel + Graphite、PTFE
5	墊片 Gasket	1Cr18Ni9Ti	lCr18Ni9Ti	lCr18Ni12M02T
6	蝶板 ButterflyPlate	WCB	ZGICr18Ni9Ti	ZGICr18Ni12M02Ti
7	圓柱銷 StraightPin	45	lCr18Ni9Ti	1Cr18Ni12M02T
8	下蓋 BottomCover	WCB	ZGICr18Ni9Ti	ZGICr18Ni12M02Ti
9	墊片 Gasket	不銹鋼+柔性石墨、PTFE StainlessSteel + Graphite、PTFE
10	襯套 Bushing	PTFE復合軸承 PTFECompositeBearings
11	閥體 Body	WCB	ZGICr18Ni9Ti	ZGICr18Ni12M02T
12	閥桿 Stem	lCr13	lCr18Ni9Ti	lCr18Ni12M02Ti
13	支架 Yoke	WCB	WCB	WCB
14	鏈 Key	45	45	45
15	襯套 Bushing	PTFE復合軸承 PTFECompositeBearings
16	填料 Packing	柔性石墨、PTFE Graphite、PTFE
17	壓蓋 Gland	WCB	ZGICr18Ni9Ti	ZGICr18Ni12M02T
18	氣動執行器 PneumaticActuator	AT系列、AW 系列ATSeries.AWSeries
19	位置指示器 LocationIndicator	塑料Plastic

氣動法蘭調節蝶閥技術規范

設計依據		GB標準
設計標準		GB/12238
結構長度	法蘭連接	GB/12221
連接法蘭尺寸		GB/9113、JB/T79
試驗和檢驗		JB/T9002

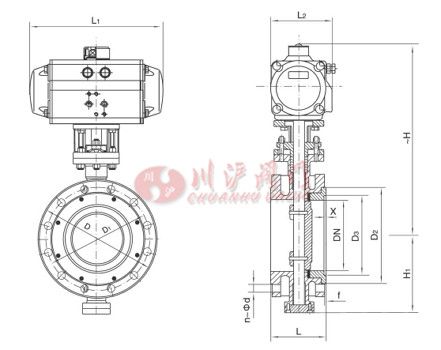

氣動法蘭調節蝶閥結構圖

氣動法蘭調節蝶閥外形尺寸

公稱通徑 Nominal	外形尺寸Outline Size					連接尺寸 Connecting Size					執行器型號
diameter DN	L	L1	L2	~H	H1	D	D1	D2	f	n-d	Actuator Model
50	108	159/211	83/95	277/205	65	165	125	99	3	4-18	AT063D/AT075S
65	112	211/248	95/107	287/315	75	185	145	118	3	4-18	AT075D/AT088S
80	114	248/269	107/123	365/375	85	200	160	132	3	8-18	AT088D/AT100S
100	127	269/315	123/141	420/436	130	220	180	156	3	8-18	AT100D/AT115S
125	140	315/345	141/152	436/462	175	250	210	184	3	8-18	AT115D/AT125S
150	140	345/409	152/172	466/543	190	285	240	211	3	8-22	AT125D/AT145S
200	152	409/438	172/187	593/665	215	340	295	266	3	12- 22	AT145D/AT160S
250	165	438/550	187/215	682/752	265	405	355	319	3	12-26	AT160D/AT190S
300	178	550/600	215/240	725/772	305	460	410	370	4	12-26	AT190D/AT210S
350	190	600/633	240/262	832/880	340	520	470	429	4	16-26	AT210D/AT240S
400	216	633/730	262/330	862/968	360	580	525	480	4	16-30	AT240D/AT270S
450	222	633/1700	262/440	945/1005	400	640	585	548	4	20-30	AT240D/AW25S
500	229	730/1700	330/440	1058/1060	430	715	650	609	4	20-33	AT270D/AW25S
600	267	1180/1700	365/440	1108/1195	190	840	770	720	5	20-36	AW20/AW25S
700	292	1320/1970	440/480	1170/1255	555	910	840	794	5	24-36	AW25/AW28S
800	318	1430/2700	480/560	1325/1365	620	1025	950	901	5	24-39	AW28/AW35S

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要?dú)鈩臃ㄌm調節蝶閥產品詳細樣本。

氣動蝶閥
氣動蝶閥（材質碳鋼、橡膠密封、對夾連接、配雙作用或單作用氣缸、不帶附件）

氣動蝶閥
氣動蝶閥（材質碳鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件）

氣動蝶閥
氣動蝶閥（材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、帶電磁閥）

氣動蝶閥
氣動蝶閥（材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、不帶附件）

氣動蝶閥
氣動四氟蝶閥（材質碳鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥）

氣動蝶閥
氣動四氟蝶閥（材質不銹鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥）

氣動蝶閥
氣動襯氟蝶閥（材質碳鋼襯氟、對夾式、配雙作用或單作用氣缸、帶電磁閥和限位開關）

氣動蝶閥
氣動襯氟蝶閥（材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和氣源三聯件）

氣動蝶閥
氣動通風蝶閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋）

氣動蝶閥
氣動通風蝶閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器、調節型）

氣動蝶閥
氣動通風蝶閥（材質碳鋼、高溫型、帶高溫支架、配雙作用或單作用氣缸）

氣動蝶閥
氣動通風蝶閥（材質碳鋼、閥板不銹鋼、對夾連接、帶手輪、帶閥門定位器、調節型）

氣動蝶閥
氣動粉體蝶閥（材質鋁合金、雙法蘭連接、配雙作用氣缸、不帶附件）

氣動蝶閥
氣動粉體蝶閥（材質鋁合金、單法蘭連接、配雙作用氣缸、帶電磁閥和閥位反饋）

氣動蝶閥
氣動塑料蝶閥（材質UPVC、對夾連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋）

氣動蝶閥
氣動襯膠蝶閥（材質碳鋼襯膠、帶手輪、配氣缸、帶電磁閥、限位開關、氣源三聯件）

氣動蝶閥
氣動軟密封蝶閥（材質不銹鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件）

氣動蝶閥
氣動硬密封蝶閥（材質不銹鋼、三偏心金屬硬密封、法蘭連接、配雙作用或單作用氣缸）

氣動蝶閥
氣動衛生級蝶閥（材質不銹鋼、卡箍連接、衛生級、配雙作用或單作用氣缸、帶閥門定位器）

氣動蝶閥
氣動調節蝶閥（材質不銹鋼、金屬硬密封、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器）

氣動蝶閥說明書	下載
氣動軟密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
氣動三偏心硬密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
氣動三偏心硬密封蝶閥法蘭式說明書-上海川滬閥門有限公司	點擊下載
氣動粉體蝶閥說明書-上海川滬閥門有限公司	點擊下載
氣動衛生級蝶閥說明書-上海川滬閥門有限公司	點擊下載
氣動通風蝶閥說明書-上海川滬閥門有限公司	點擊下載

氣動法蘭調節蝶閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

氣動法蘭調節蝶閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
